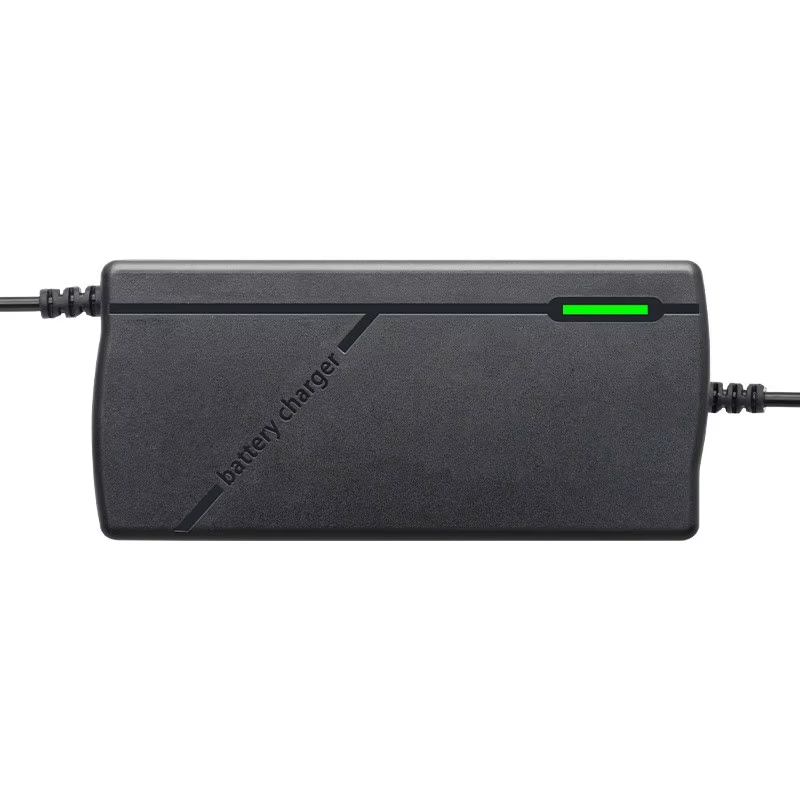

Hvordan fungerer en litiumbatterilader?

Moderne litiumbatteriladere representerer en sofistikert kombinasjon av elektrisk ingeniørvirksomhet og intelligent teknologi, utformet for å sikre trygg og effektiv strømforsyning til dagens mest krevende applikasjoner. Å forstå hvordan disse viktige enhetene fungerer, kan hjelpe deg med å ta informerte beslutninger om batteri vedlikehold, utvide utstyrets levetid og sikre optimal ytelse i ulike applikasjoner. En litium-batteriladare fungerer gjennom nøyaktig regulerte spennings- og strømfaser som tar hensyn til de unike ladeegenskapene til litium-ion- og litium-jernfosfatbatterikjemier.

Ladeprosessen omfatter flere faser av strømforsyning, der hver fase er nøyaktig justert for å maksimere batteriets levetid samtidig som farlige forhold som overoppheting eller overladning unngås. I motsetning til tradisjonelle ladbatterier for bly-syre-batterier må ladbatterier for litiumbatterier tilpasse seg strengere spenningsgrenser og mer komplekse ladingsalgoritmer. Disse enhetene overvåker kontinuerlig temperatur, spenning og strøm gjennom hele ladingsyklusen for å sikre trygg drift og optimal batterilevetid.

Grunnleggende ladingsprinsipper

Drift i konstantstrømfase

Den første ladingsfasen for ethvert litiumbatterilader starter med konstantstrømforsyning, der enheten leverer en stabil elektrisk strøm til battericellene. Under denne fasen opprettholder laderen et forhåndsbestemt strømnivå mens batterispenningen gradvis øker. Denne kontrollerte strømtilnærmingen forhindrer termisk løsrivelse og sikrer jevn ladning over alle battericeller i pakken.

Fasen med konstant strøm fortsetter vanligvis til batteriet når ca. 80–90 % av sin full kapasitet, avhengig av den spesifikke litiumkjemi som lades. I løpet av denne fasen overvåker ladebatteriet kontinuerlig celle-spennings- og temperaturverdier for å unngå uønskede eller farlige forhold. Avanserte ladere inneholder mikroprosessorstyring som kan justere strømforsyningen basert på sanntidsbatteritilstand og miljøfaktorer.

Styring av konstant-spenningsfasen

Når batteriet når den forhåndsbestemte spenningsgrensen, skifter ladebatteriet over til konstant-spenningsmodus, der det holder en stabil spenning mens strømmen avtar naturlig. Denne fasen representerer de siste stadiene i ladeprosessen, der de gjenværende 10–20 % av batterikapasiteten forsiktig fylles opp. Spenningsnivået styres nøyaktig for å tilsvare de spesifikke kravene til den aktuelle litiumkjemi som lades.

Under konstant spenningsdrift avtar ladestrømmen gradvis når batteriet nærmer seg full kapasitet. Denne naturlige strømreduksjonen indikerer at battericellene når sitt maksimale energilagringspotensiale. Lithiumbatteriladeren overvåker denne strømreduksjonen og avslutter vanligvis ladeprosessen når strømmen faller til en forhåndsbestemt prosentandel av den opprinnelige ladestrømmen, vanligvis mellom 3–10 % av maksimal strømrating.

Integrasjon av smart lade teknologi

Mikroprosessorstyrte kontrollsystemer

Moderne lithiumbatteriladere inneholder sofistikerte mikroprosessorstyrte kontrollsystemer som muliggjør nøyaktig overvåking og justering av ladeparametre i sanntid. Disse intelligente systemene analyserer kontinuerlig batterispenningen, strømmen, temperaturen og ladetiden for å optimere ladeprosessen med tanke på maksimal effektivitet og sikkerhet. Mikroprosessoren kan automatisk identifisere batteritype, kapasitet og tilstand, og justere ladeparametrene tilsvarende.

Styresystemet implementerer også flere sikkerhetsprotokoller som umiddelbart kan stanse oppladningen hvis farlige forhold oppdages. Dette inkluderer overvoltbeskyttelse, overstrømbeskyttelse, beskyttelse mot feil polaritet og termisk beskyttelse. Avanserte ladbatterier for litiumbatterier kan til og med kommunisere med intelligente batterier som inneholder integrerte batteristyringssystemer, og utveksle data for å optimalisere oppladingsytelsen og sikre kompatibilitet.

Temperaturkompensasjonsfunksjoner

Temperatur spiller en avgjørende rolle ved opplading av litiumbatterier, og sofistikerte ladere inneholder temperaturkompensasjonsfunksjoner for å justere oppladingsparametre basert på omgivelsestemperatur og batteritemperatur. Lav temperatur krever reduserte oppladingsstrømmer for å unngå litiumavleiring, mens høy temperatur kan kreve at oppladingen suspendes for å unngå termisk skade. Den litium-batteriladare overvåker kontinuerlig disse forholdene og justerer deretter tilsvarende.

Temperatursensorer integrert i avanserte ladere gir nøyaktige målinger som muliggjør presis kontroll over ladeparametrene. Noen ladere inkluderer både interne temperatursensorer for overvåking av laderkomponenter og eksterne sensorer for direkte overvåking av batteritemperaturen. Denne to-sensor-baserte tilnærmingen sikrer at både laderen og batteriet opererer innenfor trygge temperaturområder gjennom hele ladeperioden.

Sikkerhetsmekanismer og beskyttelsessystemer

Overspenning og overstrømsbeskyttelse

Komplett beskyttelsessystemer utgjør grunnleggende komponenter i enhver kvalitetslader for litiumbatterier, og beskytter både ladeutstyret og det batteriet som lades. Overspenningsbeskyttelse forhindrer at laderen leverer for høy spenning, noe som kan skade følsomme litiumceller eller skape farlige forhold. Denne beskyttelsen fungerer vanligvis via spenningsovervåkingskretser som umiddelbart kobler fra ladekraften når forhåndsdefinerte grenser overskrides.

Overstrømsbeskyttelse utfører en lignende funksjon ved å overvåke strømflyten og forhindre for høy strømlevering som kan føre til overoppheting eller skade på batteriet. Disse beskyttelsessystemene fungerer uavhengig av hovedstyringskretsen og gir redundante sikkerhetstiltak som sikrer pålitelig drift, selv om primære styringssystemer opplever feil. Mange litiumbatteriladere inneholder flere nivåer av beskyttelse, inkludert primære elektroniske kontroller og sekundære mekaniske sikkerhetsutstyr.

Termiske styringsystemer

Effektiv termisk styring er et avgjørende aspekt ved utforming av litiumbatteriladere, siden overdreven varme kan skade både laderen og batteriet som lades. Avanserte ladere inneholder aktive kjølesystemer, inkludert vifter og varmevekslere, for å opprettholde optimale driftstemperaturer. Disse systemene overvåker kontinuerlig indre temperaturer og aktiverer kjøleforanstaltninger når forhåndsdefinerte terskler nås.

Termisk styring går utover enkel avkjøling og omfatter også strategier for varmefordeling og -avledning som sikrer jevne temperaturprofiler gjennom hele ladeenheten. Noen litiumbatteriladere har funksjoner for termisk avstengning som midlertidig stopper ladeoperasjonene hvis temperaturen overstiger trygge grenser. Denne beskyttende tiltaket forhindrer utstyrs-skade og sikrer trygg drift, selv under utfordrende miljøforhold.

Kompatibilitet med batterikjemi

Ladeprotokoller for litium-ion-batterier

Ulike litiumbatterikjemier krever spesifikke ladeprotokoller for å sikre optimal ytelse og levetid. Litium-ion-batterier krever vanligvis ladespenninger mellom 4,0 og 4,2 volt per celle, og nøyaktig spenningskontroll er avgjørende for å unngå skade ved overladning. En kvalitetslitiumbatterilader må kunne tilpasse seg disse strenge spenningskravene samtidig som den leverer passende strømnivåer for effektiv ladning.

Ladingsalgoritmen for litium-ion-batterier innebär noggrann uppmärksamhet på spänningsstegningshastigheter och strömbegränsningskarakteristika som skiljer sig avsevärt från andra batterikemier. Avancerade laddare kan automatiskt identifiera litium-ion-batterier och välja lämpliga laddparametrar utan användarintervention. Denna automatiska valfunktion säkerställer optimal laddprestanda samtidigt som risken för användarfel vid laddarkonfiguration elimineras.

Överväganden kring litiumjärnfosfat

Litium-jernfosfatbatterier har unike ladekrav som skiller seg fra standard litium-ionceller, noe som krever spesialiserte ladealgoritmer i litiumbatteriladeren. Disse batteriene opererer vanligvis ved lavere spenninger, ca. 3,6 volt per celle, og tåler høyere ladestrømmer enn tradisjonelle litium-ionkjemi. Ladekurven for LiFePO4-batterier har en flattare spenningsprofil som krever andre deteksjonsmetoder for å fastslå fulladet status.

LiFePO4-batterier viser også ulike temperaturkarakteristika under ladning, ofte genererer de mindre varme enn litium-ionceller og tåler et bredere temperaturområde under ladning. Moderne litiumbatteriladere inneholder spesifikke algoritmer utviklet for LiFePO4-kjemi, noe som optimaliserer ladefarten samtidig som de forbedrede sikkerhetsegenskapene bevares – egenskaper som gjør disse batteriene populære i krevende applikasjoner.

Tilpasningsmetoder for ytelse

Pulsladeteknologi

Avanserte ladbatteriladere bruker ofte puls-ladeteknologi som leverer energi i kontrollerte pulser i stedet for en kontinuerlig strøm. Denne teknikken kan hjelpe til å redusere oppvarming av batteriet under ladning, samtidig som den potensielt forbedrer ladningseffektiviteten og levetiden til batteriet. Puls-ladning gir tid mellom pulser for at de kjemiske reaksjonene innenfor batteriet skal stabilisere seg, noe som reduserer belastningen på batterikomponentene.

Puls-lademetoden som brukes av sofistikerte ladbatteriladere innebär nøyaktig tidsstyring og strømmodulering for å optimalisere energioverføring samtidig som uønskede bieffekter minimeres. Forskjellige puls-mønstre og frekvenser kan brukes avhengig av batteriets tilstand, temperatur og ladefase. Denne avanserte ladeteknikken krever sofistikert styrekretskort, men kan gi betydelige fordeler når det gjelder utvidelse av batterilevetid og ladningseffektivitet.

Flertydige ladingsalgoritmer

Komplekse flertrinnsladealgoritmer representerer toppen av litiumbatteriladerteknologien og inkluderer flere forskjellige faser som er utformet for å optimalisere ulike aspekter av ladeprosessen. Disse algoritmene inkluderer vanligvis en forladefase for sterkt utladde batterier, en bulkladefase for rask gjenoppretting av kapasitet og en vedlikeholdsphase for langsiktig bevarelse av batterihelsen.

Hver fase i den flertrinnsbaserte algoritmen har spesifikke formål og opererer med ulike parameterinnstillinger som er optimalisert for bestemte batteritilstander. Litiumbatteriladeren skifter automatisk mellom fasene basert på sanntidsanalyse av batteriet, noe som sikrer optimal ladeprestasjon gjennom hele ladesyklusen. Avanserte algoritmer kan også inneholde kondisjoneringsfaser som hjelper til å gjenopprette batterikapasiteten og balansere individuelle celler i batteripakker med flere celler.

Ofte stilte spørsmål

Hva skiller litiumbatteriladere fra vanlige batteriladere?

Lithiumbatteriladere skiller seg betydelig fra konvensjonelle ladere når det gjelder spenningsnøyaktighet, ladealgoritmer og sikkerhetssystemer. Mens bly-syre-ladere kan tåle spenningsvariasjoner på flere tideler av en volt, må lithiumbatteriladere opprettholde en spenningsnøyaktighet innenfor hundredeler av en volt for å unngå skade. De inneholder også sofistikerte temperaturovervåkningsfunksjoner og flertrinnsladeprotokoller som er spesielt utformet for å oppfylle kravene til lithiumkjemi.

Kan jeg bruke enhver lithiumbatterilader for ulike typer lithiumbatterier?

Ikke alle ladbatteriladere er kompatible med alle typer litiumbatterier, da ulike litiumkjemier krever spesifikke spennings- og strømparametere. Litium-ion-batterier krever typisk 4,2 V per celle, mens litium-jernfosfat-batterier trenger 3,6 V per celle. Bruk av en feil ladere kan føre til redusert batterilevetid, dårlig ytelse eller sikkerhetsrisiko. Kontroller alltid at ladere er kompatibel med din spesifikke batterikjemi før bruk.

Hvor lang tid tar det vanligvis for en litiumbatterilader å fulladde et batteri?

Ladetiden avhenger av batterikapasiteten, ladestrømutgangen og batteriets tilstand, men de fleste litiumbatteriladere kan oppnå 80 % ladning innen 1–3 timer for typiske anvendelser. De siste 20 % av ladningen tar ekstra tid på grunn av konstant-spenningsfasen, der strømmen naturlig avtar. Hurtigladere med høyere strømutgang kan redusere ladetiden, men krever ofte forbedret kjøling og sikkerhetssystemer.

Krever litiumpolymert batteriladere spesiell vedlikehold eller omsorg?

Kvalitetslitiumpolymert batteriladere krever minimalt vedlikehold, men regelmessig inspeksjon av kabler, kontakter og ventilasjonsområder bidrar til å sikre optimal ytelse. Hold ladeområdene rene og godt ventilerte, unngå å utsette ladere for fuktighet eller ekstreme temperaturer, og sjekk periodisk om det finnes programvareoppdateringer hvis din lader støtter dette. De fleste moderne ladere inneholder selvdiagnostiske funksjoner som varsler brukeren om potensielle problemer før de blir alvorlige.
